Laserschneiden von Kaptonfolie

Kapton ist eine Bezeichnung für einen Hochleistungskunststoff, ein sogenannter Polyimid (PI). Der Kunststoff wird sehr vielfältig eingesetzt, unter anderem zur Isolation von Kupferdrähten in Elektromotoren. In Form von Folien kommt Kapton für die elektrische Isolation innerhalb von Batterien oder in Geräten zum Einsatz. Mit steigender Elektrifizierung, gerade im Automobil steigt auch die Nachfrage nach wirtschaftlichen, individuellen Schneidlösungen von Polyimidfolien. Neben dem mechanischen Stanzen bietet der Laser hier eine echte Alternative.


Technische Information zum Laserschneiden von Kaptonfolie

Mit welcher Technik wird beim Laserschneiden von Kaptonfolie gearbeitet?

Das Laserschneiden von Kaptonfolien kann sowohl mittels Düse oder auch durch das Laser-Remote-Schneiden umgesetzt werden. Für kleine, in großen Stückzahlen benötigte Folienzuschnitte eignet sich eher die Remote-Bearbeitung. Hier können wirtschaftlich mehrere Bauteile in einem Array in einer Aufspannung geschnitten werden. Werden hingegen größere Konturen benötigt, dann entscheiden wir uns meist für das Schneiden mit Düse. Die Qualität der Schnittkanten ist dabei bei beiden Verfahren gleichermaßen gut.

Vorteile des Laserschneidens gegenüber anderen Techniken beim Werkstoff Kaptonfolie

Das Laserschneiden von Kaptonfolien eignet sich besonders dann, wenn filigrane Strukturen oder kleinste Bohrungsausschnitte benötigt werden. Zudem können wir mit dem Werkzeug Laser schnell auf Veränderungen im Design reagieren, dies ist gerade im Entwicklungsstatus von Bedeutung. Das Laserschneiden ist bei beiden Varianten berührungslos und somit wirken keine mechanischen Kräfte auf die Bauteile. Durch die gezielte Parametersteuerung ist es beim Remote-Schneiden auch möglich, die Folie auf einem Träger zu schneiden, ohne diesen zu zerstören. D.h. Folienzuschnitte auf einer Klebefolie, damit die Ausschnitte später je nach Gebrauch abgezogen werden können.

Bis zu welcher Materialstärke kann Kaptonfolie lasergeschnitten werden?

Alle handelsüblichen Kaptonfolien schneiden wir bis zu einer Stärke von 150µm. Aber gerade im dünneren Bereich unter 50µm zeigt der Laser seine Vorteile und die Schnittkantenqualität wird zunehmend besser.

Welche Laser kommen beim Laserschneiden von Kaptonfolie zum Einsatz?

Für das Schneiden von Folien aus Polyimid setzen wir speziell entwickelte Lasersystemlösungen ein. Die Bearbeitung findet mit kurzgepulsten Lasern in Kombination mit Düse oder Scansystem statt. Wir sind somit in der Lage, Kaptonfolien von kleinen, filigranen Schnitten bis hin zu großflächigen Formaten zu schneiden.

Unser Service

Unser Service

Entwicklung und Produktion arbeiten bei uns Hand in Hand. Gerne begleiten wir Ihr Projekt, überprüfen die Machbarkeit und führen erste Laserversuche durch. Abgestimmt auf Ihre Anforderungen entwickeln wir individuelle Lösungsmöglichkeiten für Ihre Anwendung und machen Ihren Laserprozess produktionsreif.

Unsere pfB-Methode garantiert Ihnen einen konsequenten Ablauf für die erfolgreiche Umsetzung Ihres Projekts und ermöglicht Ihnen zeitgleich individuelle Optionen. So können wir zum Beispiel Ihren Laserprozess erfolgreich integrieren oder Ihnen mit unserer eigenen Laserfabrik einen starken und zuverlässigen Produktionspartner zur Seite stellen.

Starten Sie mit Ihrer individuellen Projekt- oder Produktionsanfrage.


Laserschneiden von Kaptonfolie in der Praxis

Laserschneiden von Kaptonfolie

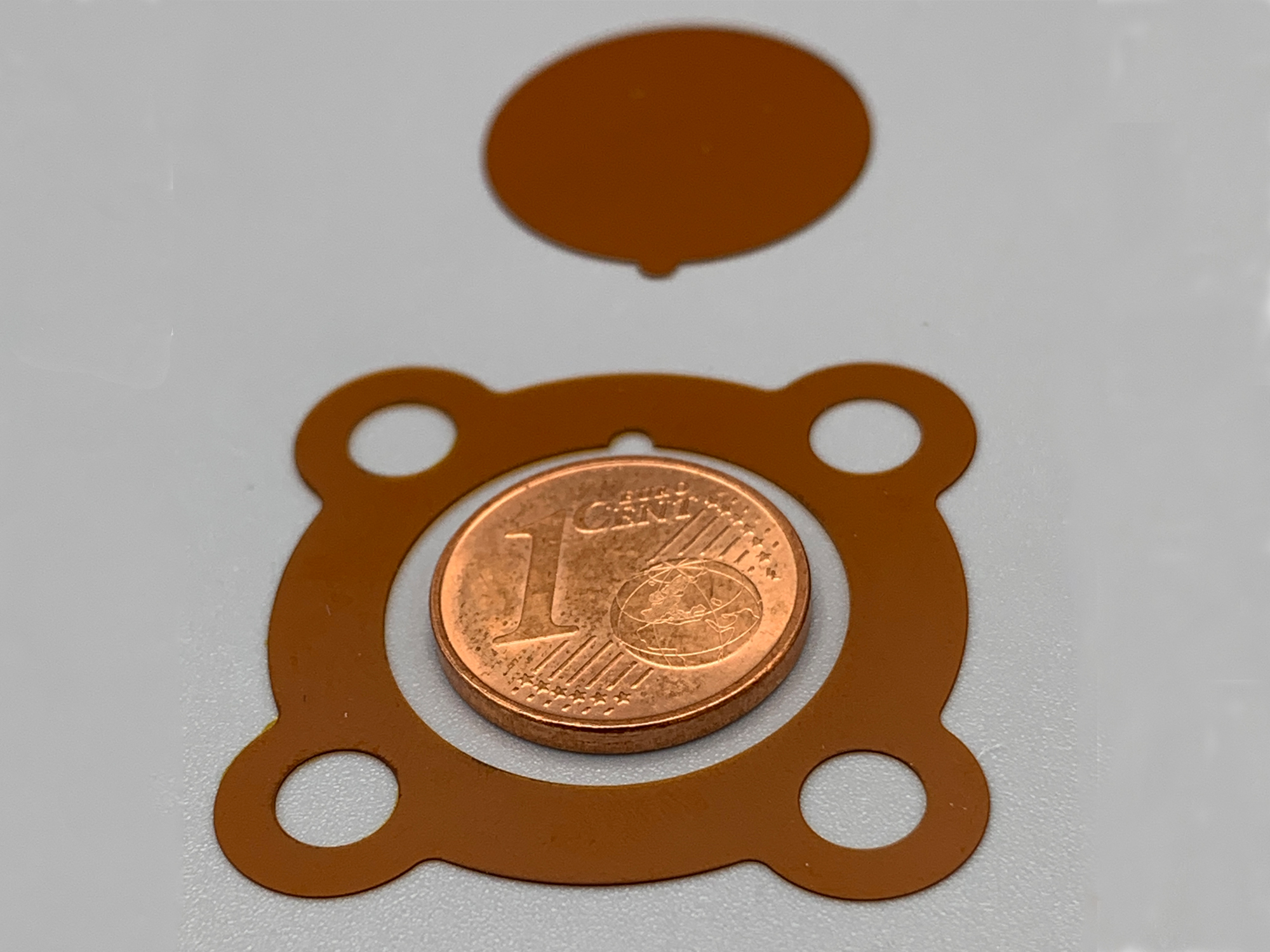

Kapton findet mit der Energiewende und der Elektromobilität immer mehr Anwendung. Dies ist in seinen isolierenden und thermischen Eigenschaften begründet. Das Laserschneiden von Kapton ist nicht trivial, gerade wenn es um qualitativ hochwertige Schnittkanten mit nur geringen Verbrennungen geht. Hier haben wir eine Lösung entwickelt und können Ihnen die Laserzuschnitte in entsprechender anbieten. Im Beispiel sind einige Zuschnitte aus Kaptonfolie dargestellt. Geschnitten wurden diese remote mit einem Kurzpulslaser.

  • Kaptan laserschneiden
  • Katanfolie Lasergeschnitten
